標準トランス

ＮＭＥシリーズ

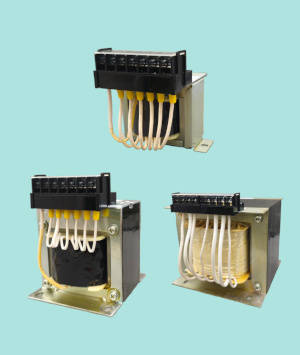

　　　　EI型シートコアタイプの標準トランス

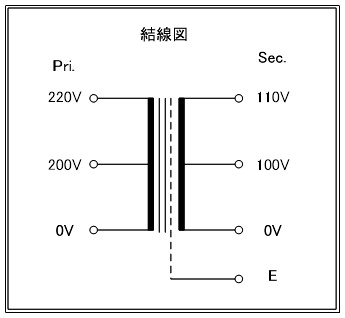

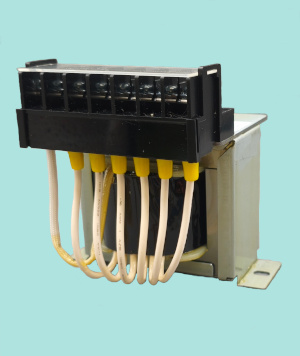

　NME21シリーズ

　単相　　容量：50VA～2000VA

　　　　　定格1次電圧：0-200V-220V

　　　　　定格2次電圧：E-0-100V-110V

　　　　　適用規格：JISC 6436 / 5310

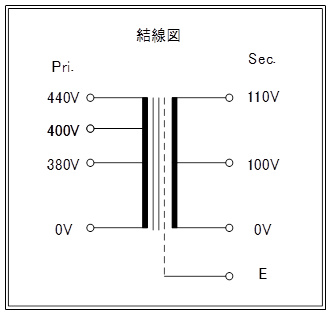

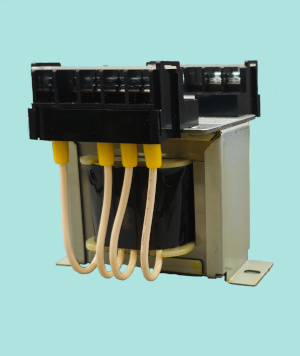

　NME41シリーズ

　単相　　容量：50VA～2000VA

　　　　　定格1次電圧：0-380V-400V-440-V

　　　　　定格2次電圧：E-0-100V-110V

　　　　　適用規格：JISC 6436 / 5310

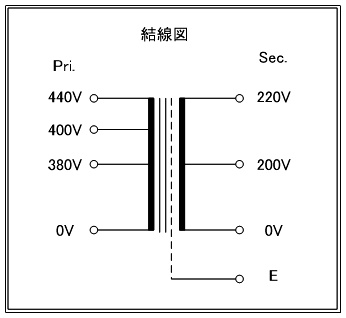

　NME42シリーズ

　単相　　容量：50VA～2000VA

　　　　　定格1次電圧：0-380V-400V-440-V

　　　　　定格2次電圧：E-0-200V-220V

　　　　　適用規格：JISC 6436 / 5310
シリーズ名 型番 仕様 形状
容量(VA) 定格1次電圧 定格2次電圧 適用規格
ＮＭＥ２１ NME21-50 50 0-200V-220V E-0-100V-110V JISC 6436 / 5310 EI
NME21-100 100
NME21-200 200
NME21-300 300
NME21-500 500
NME21-750 750
NME21-1000 1000
NME21-1500 1500
NME21-2000 2000
シリーズ名 型番 外形寸法(mm) 端子ネジ 形状 重量(kg) 絶縁種別 図面
Ｗ Ｄ Ｈ Ａ Ｂ 穴径
ＮＭＥ２１ NME21-50 91 80 88 80 - 7.0×4.0 M3.5 A 1.0 B種 CAD
PDF
NME21-100 104 90 96 93 - 7.0×4.5 M3.5 A 1.6 B種 CAD
PDF
NME21-200 86 100 112 71 81 9.0×6.0 M3.5 B 2.6 B種 CAD
PDF
NME21-300 112 105 130 95 84 9.0×6.0 M3.5 B 3.9 B種 CAD
PDF
NME21-500 121 135 137 105 99 9.0×6.0 M3.5 B 5.9 B種 CAD
PDF
NME21-750 145 143 152 125 115 14.0×6.5 M3.5 B 8.3 B種 CAD
PDF
NME21-1000 145 167 152 125 140 14.0×6.5 M3.5 B 11.0 F種 CAD
PDF
NME21-1500 171 183 167 125 120 12.0×7.0 M4 C 15.8 F種 CAD
PDF
NME21-2000 171 200 167 125 140 12.0×7.0 M4 C 19.6 F種 CAD
PDF

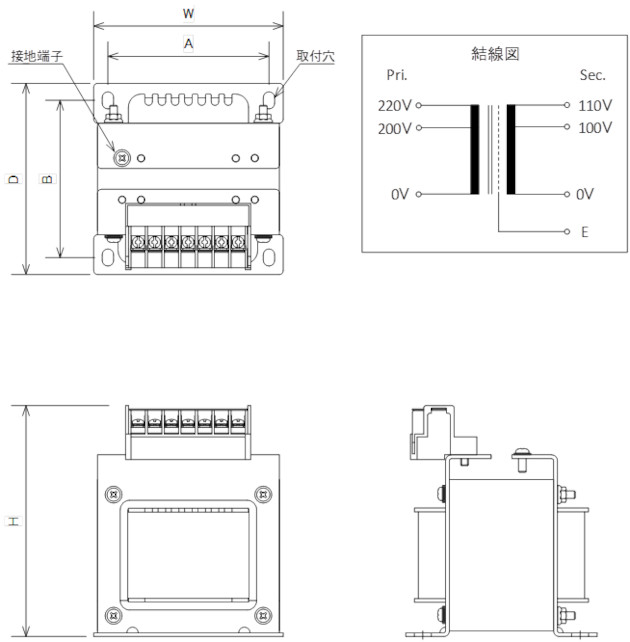

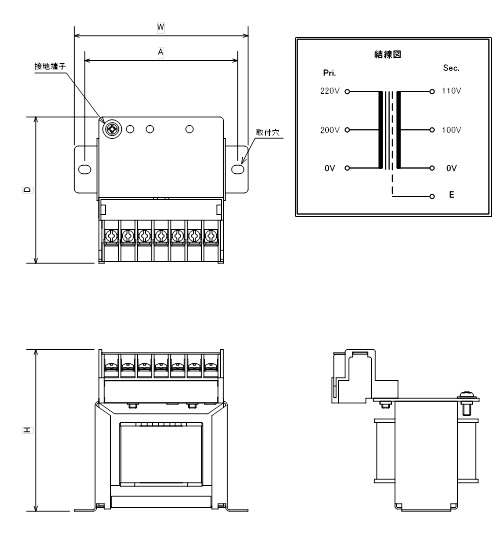

形状Ａ

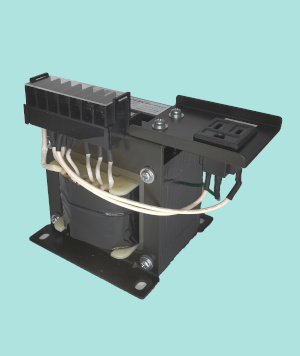

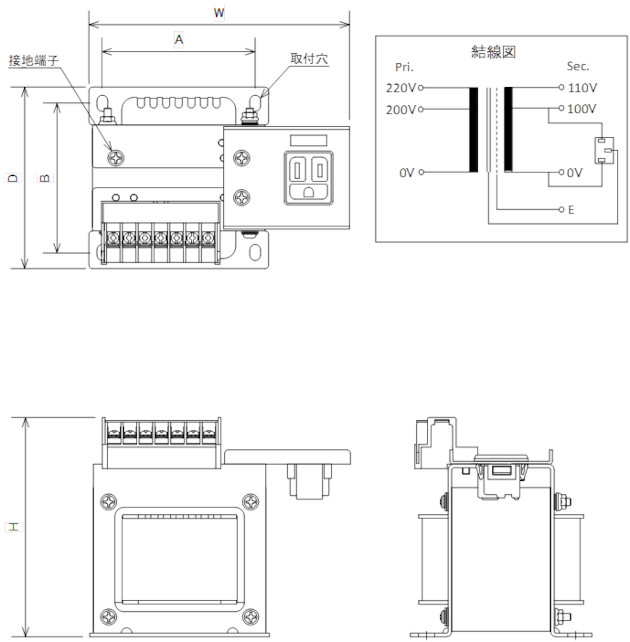

形状Ｂ

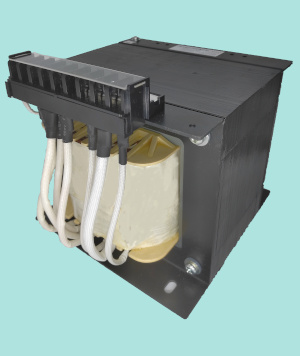

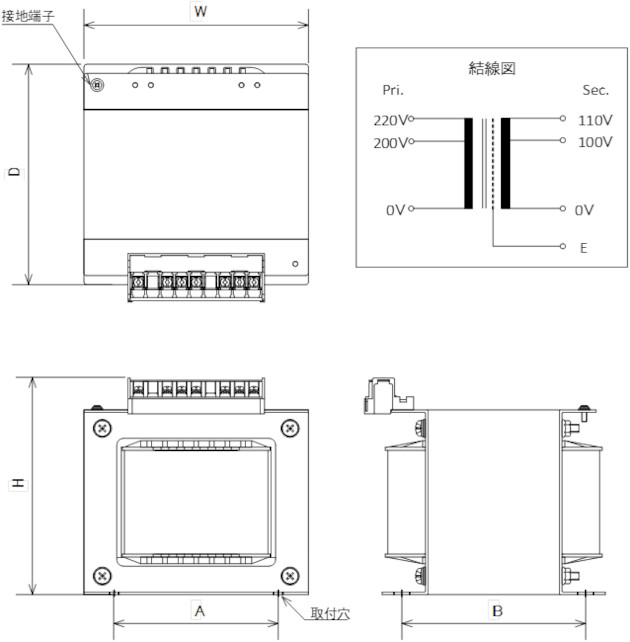

形状Ｃ
シリーズ名 型番 仕様 形状
容量(VA) 定格1次電圧 定格2次電圧 適用規格
ＮＭＥ４１ NME41-50 50 0-380V-400V-440V E-0-100V-110V JISC 6436 / 5310 EI
NME41-100 100
NME41-200 200
NME41-300 300
NME41-500 500
NME41-750 750
NME41-1000 1000
NME41-1500 1500
NME41-2000 2000
シリーズ名 型番 外形寸法(mm) 端子ネジ 形状 重量(kg) 絶縁種別 図面
Ｗ Ｄ Ｈ Ａ Ｂ 穴径
ＮＭＥ４１ NME41-50 91 96 85 80 - 7.0×4.0 M3.5 A 1.0 B種 CAD
PDF
NME41-100 104 106 93 93 - 7.0×4.5 M3.5 A 1.6 B種 CAD
PDF
NME41-200 86 102 110 71 81 9.0×6.0 M3.5 B 2.6 B種 CAD
PDF
NME41-300 112 105 127 95 84 9.0×6.0 M3.5 B 3.9 B種 CAD
PDF
NME41-500 121 127 134 105 99 9.0×6.0 M3.5 B 5.9 B種 CAD
PDF
NME41-750 145 143 149 125 115 14.0×6.5 M3.5 B 8.3 B種 CAD
PDF
NME41-1000 145 167 149 125 140 14.0×6.5 M3.5 B 11.0 F種 CAD
PDF
NME41-1500 171 183 167 125 120 12.0×7.0 M4 C 15.8 F種 CAD
PDF
NME41-2000 171 198 167 125 140 12.0×7.0 M4 C 19.9 F種 CAD
PDF

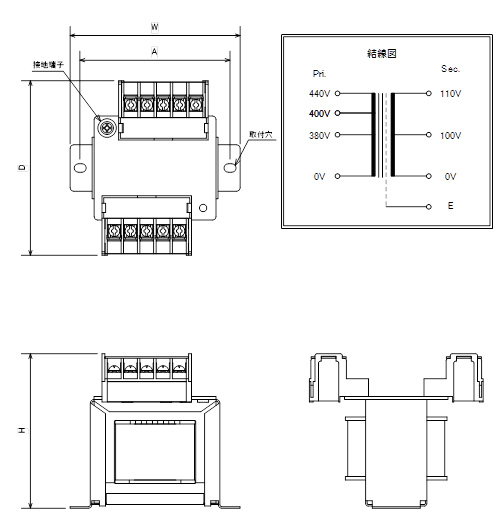

形状Ａ

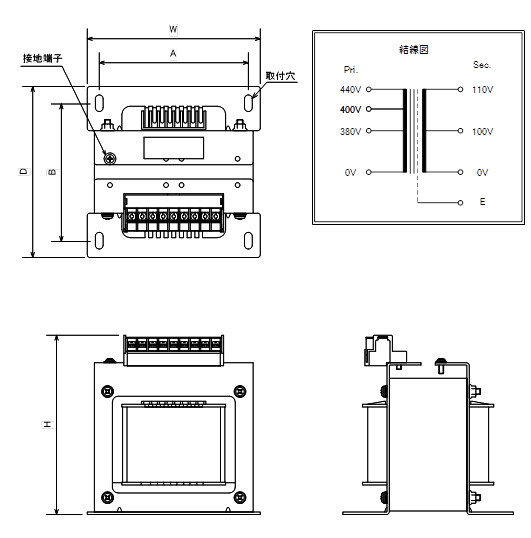

形状Ｂ

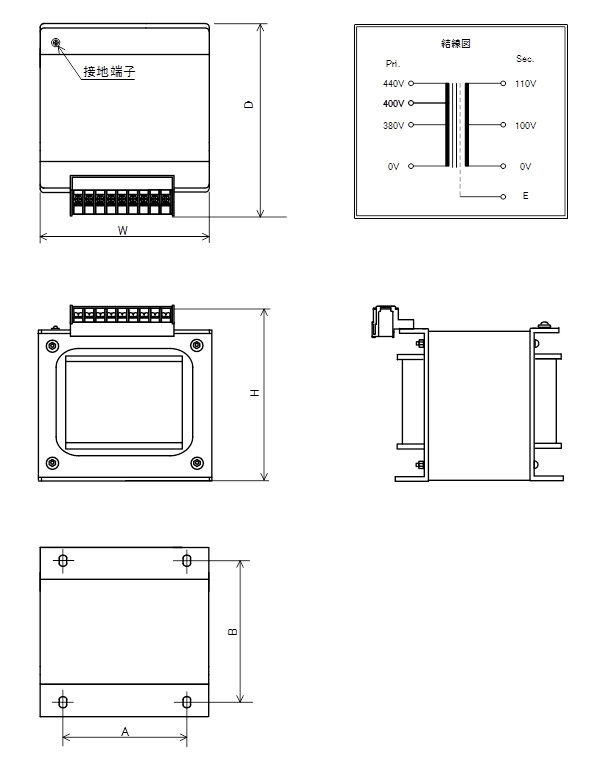

形状Ｃ
シリーズ名 型番 仕様 形状
容量(VA) 定格1次電圧 定格2次電圧 適用規格
ＮＭＥ４２ NME42-50 50 0-380V-400V-440V E-0-200V-220V JISC 6436 / 5310 EI
NME42-100 100
NME42-200 200
NME42-300 300
NME42-500 500
NME42-750 750
NME42-1000 1000
NME42-1500 1500
NME42-2000 2000
シリーズ名 型番 外形寸法(mm) 端子ネジ 形状 重量(kg) 絶縁種別 図面
Ｗ Ｄ Ｈ Ａ Ｂ 穴径
ＮＭＥ４２ NME42-50 91 96 85 80 - 7.0×4.0 M3.5 A 1.0 B種 CAD
PDF
NME42-100 104 106 93 93 - 7.0×4.5 M3.5 A 1.6 B種 CAD
PDF
NME42-200 86 102 110 71 81 9.0×6.0 M3.5 B 2.6 B種 CAD
PDF
NME42-300 112 105 127 95 84 9.0×6.0 M3.5 B 3.9 B種 CAD
PDF
NME42-500 121 127 134 105 99 9.0×6.0 M3.5 B 5.9 B種 CAD
PDF
NME42-750 145 143 149 125 115 14.0×6.5 M3.5 B 8.3 B種 CAD
PDF
NME42-1000 145 167 149 125 140 14.0×6.5 M3.5 B 11.0 F種 CAD
PDF
NME42-1500 171 183 167 125 120 12.0×7.0 M4 C 15.8 F種 CAD
PDF
NME42-2000 171 198 167 125 140 12.0×7.0 M4 C 19.9 F種 CAD
PDF

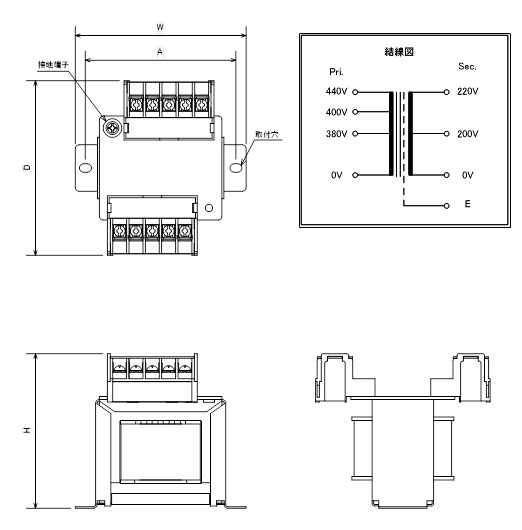

形状Ａ

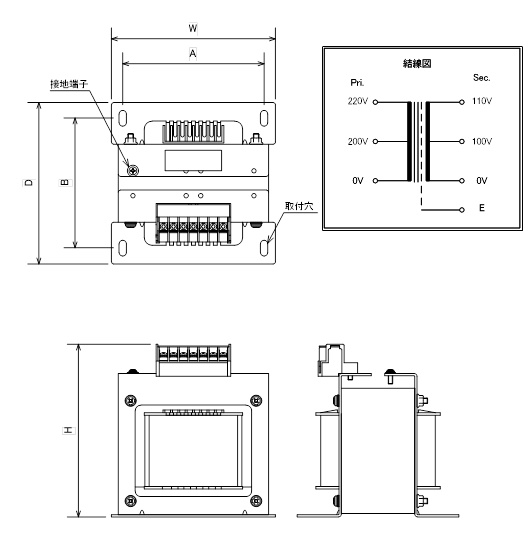

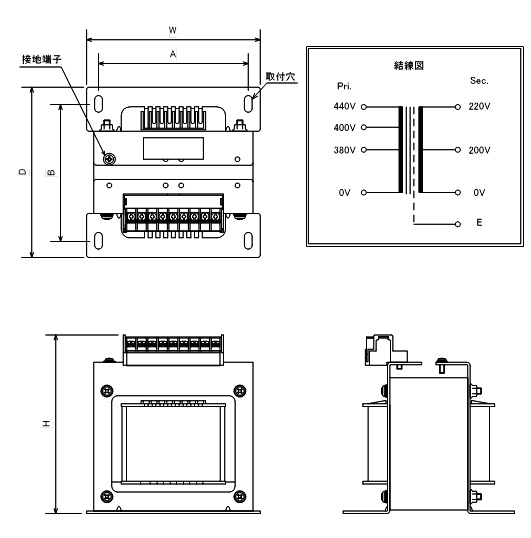

形状Ｂ

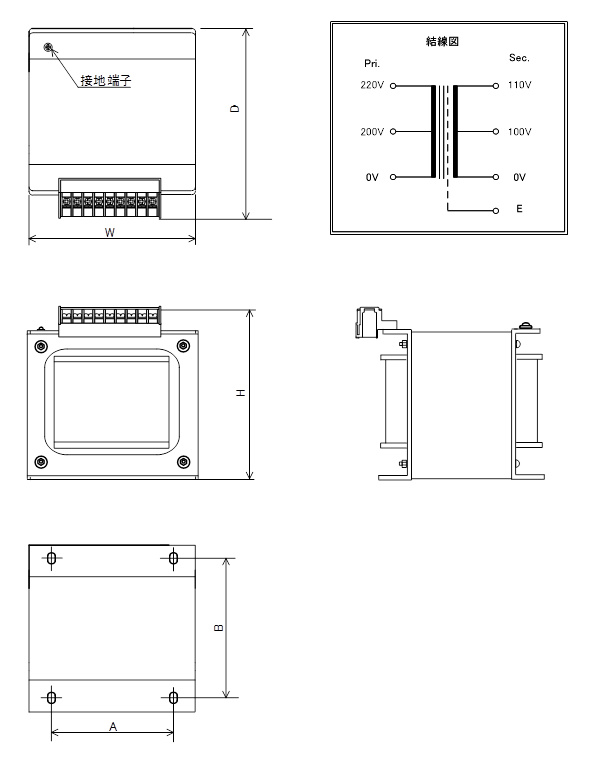

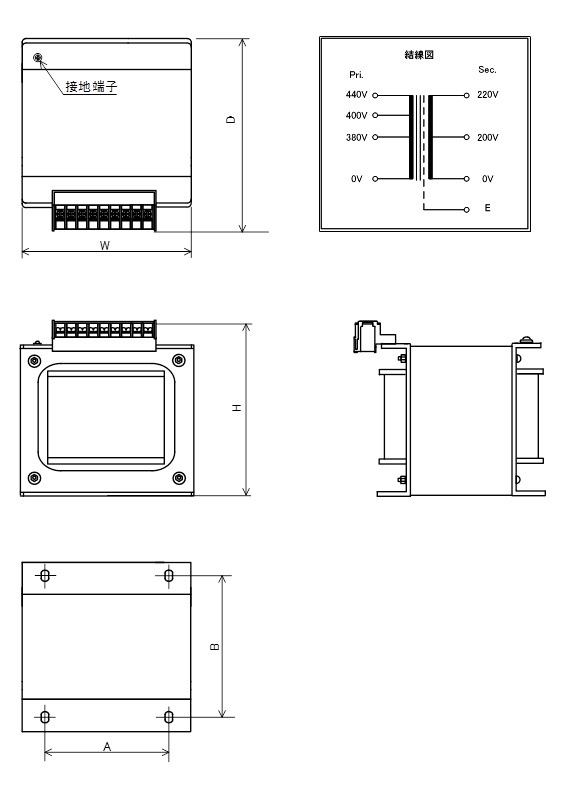

形状Ｃ
