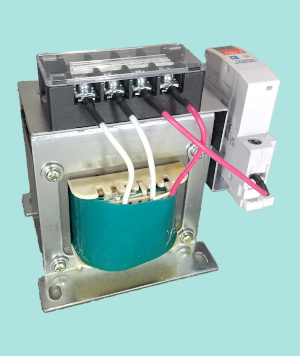

ＣＰＴシリーズ
サーキットプロテクタ付き標準トランス
単相 容量：23VA～500VA
定格1次電圧：100V,200V
定格2次電圧：23V(一部22V),100V
適用規格：JISC 6436 / 5310
ＣＰＴシリーズ
サーキットプロテクタ付き標準トランス
単相 容量：23VA～500VA
定格1次電圧：100V,200V
定格2次電圧：23V(一部22V),100V
適用規格：JISC 6436 / 5310

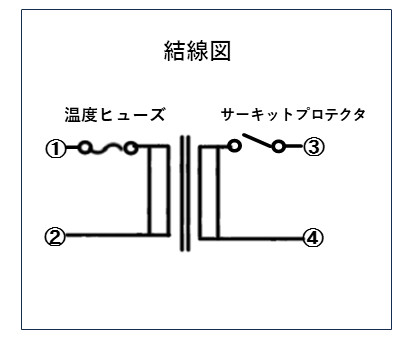

| シリーズ名 | 型番 | 仕様 | サーキットプロテクタ (定格電流 A) |
温度ヒューズ (公称動作温度) |
コンセント | 絶縁種別 | |||
| 容量(VA) | 定格1次電圧 | 定格2次電圧 | 適用規格 | ||||||
| ＣＰＴ２１ | CPT21-50 | 50 | 0-200V | 0-100V | JISC 6436 / 5310 | 0.5 | 133℃ | － | E種 |
| CPT21-100 | 100 | 1 | 133℃ | － | E種 | ||||

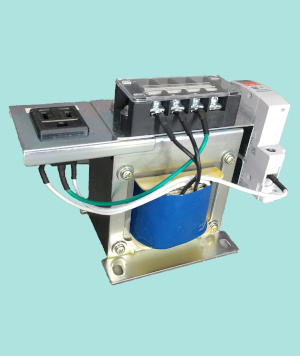

| CPT21-100S | 100 | 1 | 133℃ | ○ | E種 | ||||
| CPT21-200 | 200 | 2 | 133℃ | － | E種 | ||||
| CPT21-300 | 300 | 3 | 145℃ | － | B種 | ||||
| CPT21-500 | 500 | 5 | 133℃ | － | E種 | ||||
| シリーズ名 | 型番 | 仕様 | サーキットプロテクタ (定格電流 A) |
温度ヒューズ (公称動作温度) |
コンセント | 絶縁種別 | |||
| 容量(VA) | 定格1次電圧 | 定格2次電圧 | 適用規格 | ||||||
| ＣＰＴ１０ | CPT10-23 | 23 | 0-100V | 0-22.5V | JISC 6436 / 5310 | 1 | 133℃ | － | E種 |
| CPT10-50 | 50 | 2 | 145℃ | － | B種 | ||||
| CPT10-100 | 100 | 0-23.5V | 5 | 133℃ | － | E種 | |||
| CPT10-200 | 200 | 10 | 133℃ | － | E種 | ||||
| CPT10-300 | 300 | 15 | 145℃ | － | B種 | ||||
| CPT10-500 | 500 | 20 | 133℃ | － | E種 | ||||
| シリーズ名 | 型番 | 仕様 | サーキットプロテクタ (定格電流 A) |
温度ヒューズ (公称動作温度) |
コンセント | 絶縁種別 | |||
| 容量(VA) | 定格1次電圧 | 定格2次電圧 | 適用規格 | ||||||
| ＣＰＴ２０ | CPT20-23 | 23 | 0-200V | 0-22.5V | JISC 6436 / 5310 | 1 | 133℃ | － | E種 |
| CPT20-50 | 50 | 2 | 133℃ | － | E種 | ||||
| CPT20-100 | 100 | 0-23.5V | 5 | 133℃ | － | E種 | |||
| CPT20-200 | 200 | 10 | 133℃ | － | E種 | ||||
| CPT20-300 | 300 | 15 | 145℃ | － | B種 | ||||
| CPT20-500 | 500 | 20 | 145℃ | － | B種 | ||||
| シリーズ名 | 型番 | 外形寸法(mm) | 端子ネジ | 形状 | 重量(kg) | 図面 | |||||
| Ｗ | Ｄ | Ｈ | Ａ | Ｂ | 穴径 | ||||||

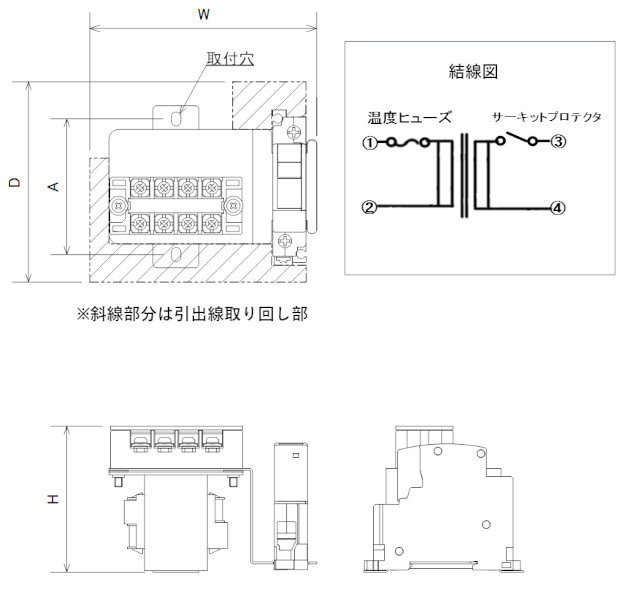

| ＣＰＴ２１ | CPT21-50 | 109 | 112 | 84 | 80 | ---- | 7.40×5.0 | M4 | A | 1.4 | CAD |

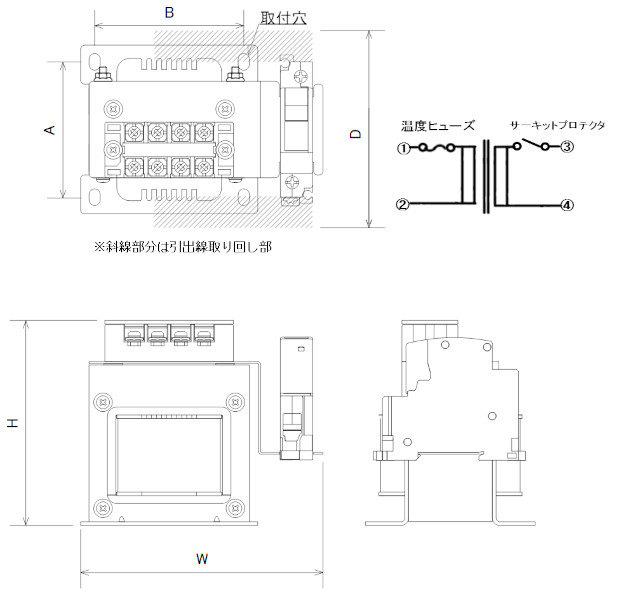

| CPT21-100 | 130 | 115 | 111 | 75 | 80 | 9.0×6.0 | M4 | B | 2.8 | CAD |
|

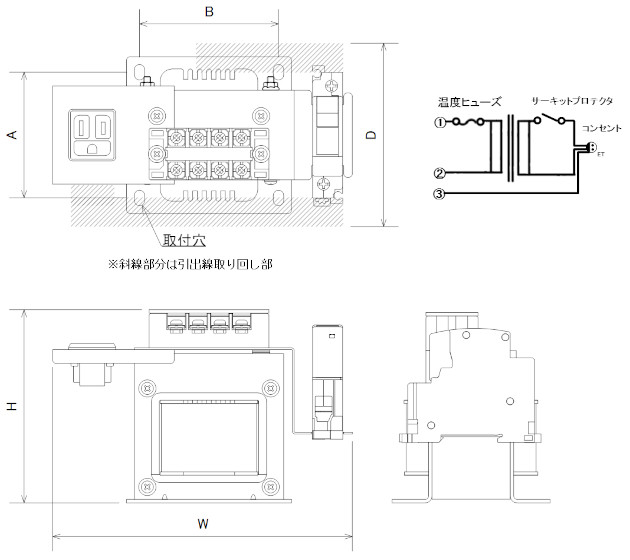

| CPT21-100S | 173 | 115 | 111 | 75 | 80 | 9.0×6.0 | M4 | C | 2.9 | CAD |
|
| CPT21-200 | 138 | 125 | 120 | 82 | 85 | 9.0×6.0 | M4 | B | 4.0 | CAD |
|
| CPT21-300 | 157 | 130 | 135 | 89 | 105 | 9.0×6.0 | M4 | B | 5.6 | CAD |
|
| CPT21-500 | 179 | 145 | 151 | 115 | 125 | 14.0×6.5 | M4 | B | 8.7 | CAD |
|
| シリーズ名 | 型番 | 外形寸法(mm) | 端子ネジ | 形状 | 重量(kg) | 図面 | |||||
| Ｗ | Ｄ | Ｈ | Ａ | Ｂ | 穴径 | ||||||
| ＣＰＴ１０ | CPT10-23 | 109 | 112 | 77 | 71 | ---- | 7.40×5.0 | M4 | A | 1.0 | CAD |
| CPT10-50 | 109 | 112 | 84 | 80 | ---- | 7.40×5.0 | M4 | A | 1.4 | CAD |
|
| CPT10-100 | 130 | 115 | 111 | 75 | 80 | 9.0×6.0 | M4 | B | 2.8 | CAD |
|
| CPT10-200 | 138 | 125 | 120 | 82 | 85 | 9.0×6.0 | M4 | B | 4.0 | CAD |
|
| CPT10-300 | 157 | 130 | 135 | 89 | 105 | 9.0×6.0 | M4 | B | 5.5 | CAD |
|
| CPT10-500 | 179 | 145 | 151 | 115 | 125 | 14.0×6.5 | M4 | B | 8.9 | CAD |
|
| シリーズ名 | 型番 | 外形寸法(mm) | 端子ネジ | 形状 | 重量(kg) | 図面 | |||||
| Ｗ | Ｄ | Ｈ | Ａ | Ｂ | 穴径 | ||||||
| ＣＰＴ２０ | CPT20-23 | 109 | 112 | 77 | 71 | ---- | 7.40×5.0 | M4 | A | 1.0 | CAD |
| CPT20-50 | 109 | 112 | 84 | 80 | ---- | 7.40×5.0 | M4 | A | 1.4 | CAD |
|
| CPT20-100 | 130 | 115 | 111 | 75 | 80 | 9.0×6.0 | M4 | B | 2.7 | CAD |
|
| CPT20-200 | 138 | 125 | 120 | 82 | 85 | 9.0×6.0 | M4 | B | 4.0 | CAD |
|
| CPT20-300 | 157 | 130 | 135 | 89 | 105 | 9.0×6.0 | M4 | B | 5.5 | CAD |
|
| CPT20-500 | 179 | 145 | 151 | 115 | 125 | 14.0×6.5 | M4 | B | 8.5 | CAD |
|
