製 品 案 内

カレントトランス

19CTタイプ(チューブ)

19CTタイプ(基板実装用)

26CTタイプ(リード線用)

・交流電流の管理・制御・検知に使用可能なトランス

・用途に応じて電流値や出力電圧等のカスタム設計を行いますので、ご要望をお聞かせください。

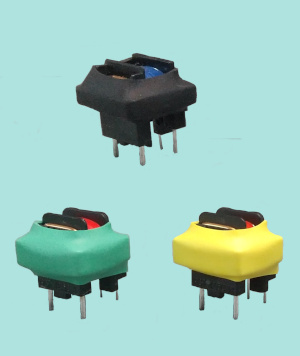

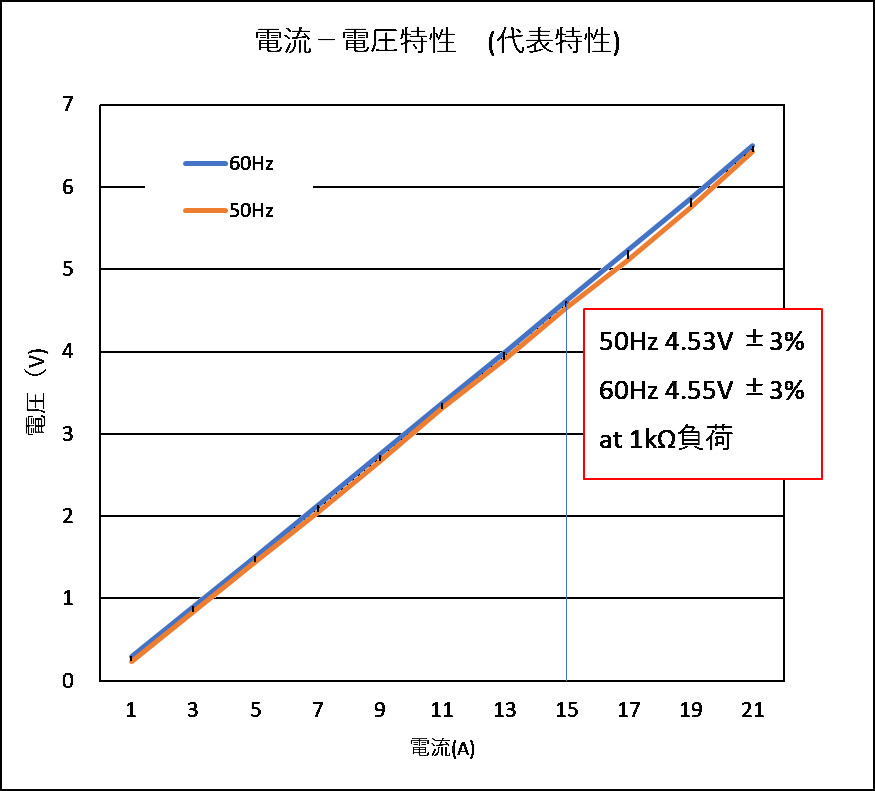

19CTタイプ(チューブ)

金属であるトランスのコアを熱収縮チューブで覆うことで絶縁性能を高めたカレントトランス。

更に製造方法の見直し、設備の導入等により低コストを実現しました。

シリーズ名 形式 Ｗ Ｄ Ｈ Ｐ Ｋｓ Ｋｐ Ａ Ｂ 図
19CTタイプ(チューブ) 194CTEXM 21.0 20.0 20.0max 9.0 5.0 10.0 φ1.4 φ1.8 Fig.1

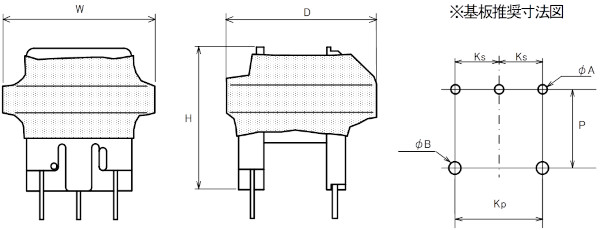

Fig.1

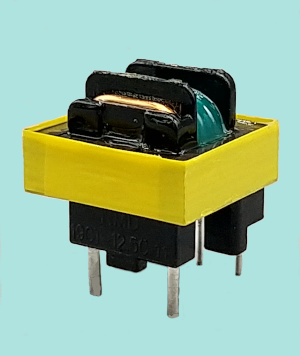

19CTタイプ(基板実装用)

基板実装用の標準的なカレントトランス。

形状、基板ピンパターン、電流・電圧、直線性等が違う物等、多くのラインナップを用意しております。

シリーズ名 形式 Ｗ Ｄ Ｈ Ｐ Ｋｓ Ｋｐ Ａ Ｂ 図
19CTタイプ(基板実装用) 194CTEX 19.5 18.5 20.0max 9.0 5.0 10.0 φ1.4 φ1.8 Fig.2
195CTEXA 19.5 20.0 20.5max 12.5 5.0 10.0 φ1.2 φ1.8/φ2.4 Fig.3
195CTEXB 19.5 18.5 18.5max 9.5 8.0 10.0 φ1.6 φ1.8 Fig.4
19CTEIA 19.5 18.0 20.5max 12.5 5.0 10.0 φ1.2 φ1.8/φ2.4 Fig.3
19CTEIB 19.5 15.5 18.5max 9.5 8.0 10.0 φ1.6 φ1.8 Fig.4

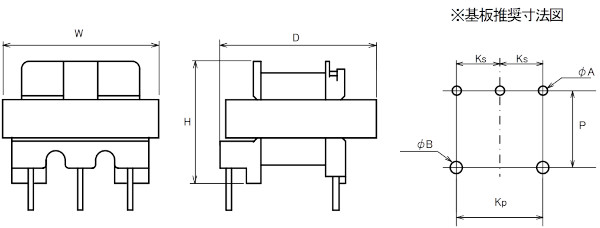

Fig.2

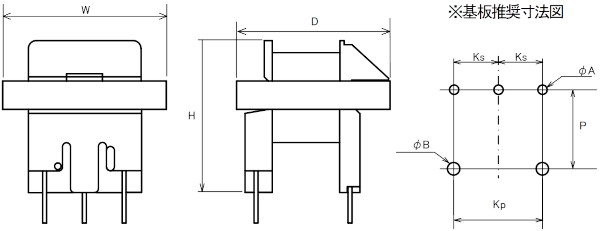

Fig.3

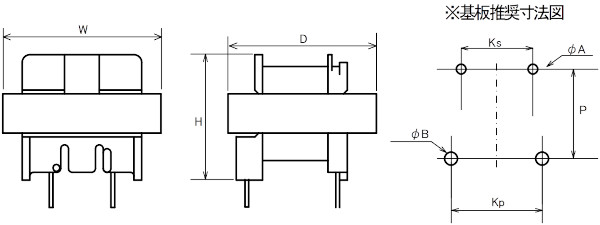

Fig.4

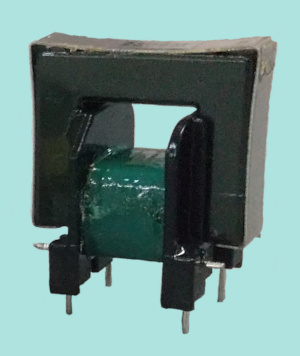

26CTタイプ(リード線用)

リード線等に流れる電流を測定するカレントトランス。

シリーズ名 形式 Ｗ Ｄ Ｈ ａ ｂ Ｐ Ｋ Ａ 図
26CTタイプ(リード線用) 26CTUI 17.5 27.5 33.0max 10.5 7.5 15.0 12.0 φ1.2 Fig.5

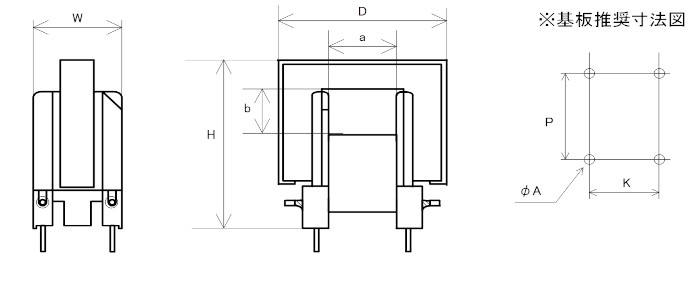

Fig.5
