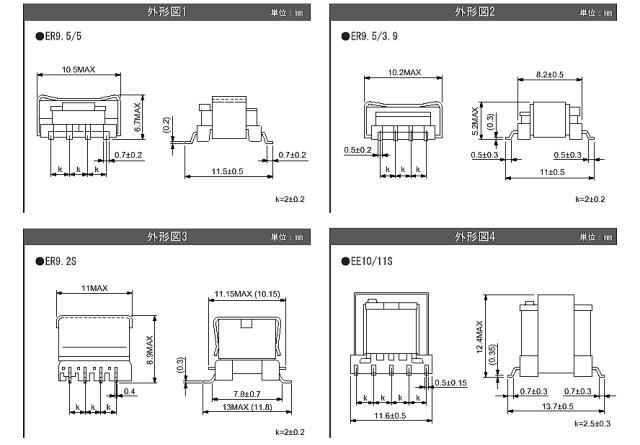

パルストランス・その他仕様トランス
|
用途として、交換機、ＰＢＸ、ディジタル電話機、ＬＡＮ用機器等に使用されています。
パルストランスご注文に際し、下記項目をご指定願います。
・型番、巻数比、パルス電圧、パルス幅、周波数、耐電圧。
|
ライントランス・その他仕様トランス
|
各形状（型番）にて新規設計いたしますので下記項目をご指定願います。
・型番、ｲﾝﾋﾟｰﾀﾞﾝｽ、挿入損失、周波数、直流重畳電流、耐電圧。
電気的仕様
|
ｲﾝﾋﾟｰﾀﾞﾝｽ
[Ω] |
直流重畳電流
[mA] |
耐電圧
[V] |
定損失以下
[dB] |
損失偏差
[dB] |
周波数
[kHz] |
レベル
[dBm] |

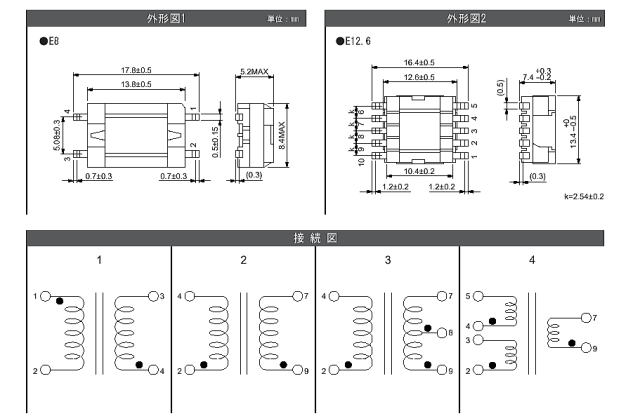

外形図
|
接続図
|
|
600:600
|
0
|
DC500
|
1.5
|
0.5
|
0.3～4.0
|
0
|
1
|
1
|
|
600:600
|
0
|
AC1500
|
1.5
|
1.0
|
0.3～4.0
|
0
|
2
|
2
|
|
600:600
|
0
|
DC500
|
1.0
|
0.2
|
0.3～3.4
|
10
|
2
|
2
|
|
600:600
|
0
|
AC500
|
1.2
|
0.3
|
0.3～3.4
|
5
|
2
|
3
|
|
600:600
|
0
|
AC500
|
1.2
|
1.0
|
0.3～3.4
|
0
|
2
|
4
|
|

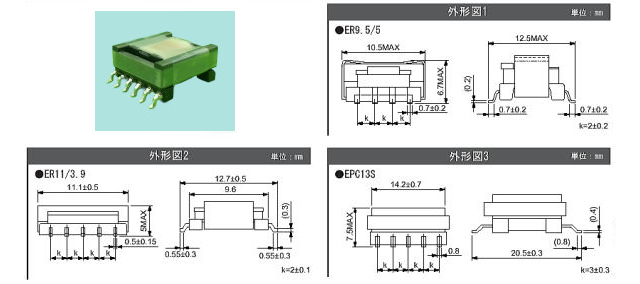

スイッチングトランス
|
・型番、入力電圧、出力電圧、電流、スイッチング周波数、回路方式、耐電圧。
